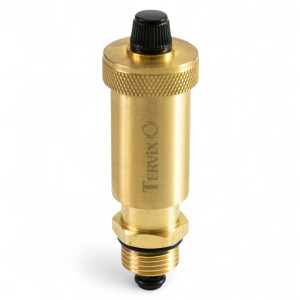

Автоматический воздухоотводчик Tervix Pro Line с отсечным клапаном 1/2 303012

Назначение:

Автоматические воздухоотводчик предназначены для автоматического удаления воздуха из закрытых отопительных систем. Во время слива теплоносителя из системы они действуют как вентилирующие клапаны. Идущий в комплекте обтравочный клапан позволяет отсоединить распылитель от системы без необходимости ее опорожнения. Растворители и обтравочные клапаны изготовлены из высококачественной латуни.

Применение:

Автоматический распределитель используется в закрытых системах отопления, а также при использовании тепловых насосов при температуре теплоносителя от 0 до 110 °С. В качестве теплоносителя может использоваться вода и водогликолевые смеси (судьба гликоля макс. 30%). Растворители монтируются вертикально в самой высокой точке системы. При этом они должны устанавливаться в местах, где предполагается накопление воздуха: стояки, гребенки, воздушные сепараторы и т.д.

Принцип действия:

В середине корпуса автоматического распределителя установлен поплавок, соединенный с рычагом. Если в системе отсутствует воздух (высокий уровень теплоносителя в вентиляционном отверстии), поплавок находится в верхнем положении, а рычаг закрывает вентиляционное отверстие в крышке распылителя. Если в системе появляется воздух, он собирается в корпусе разбавителя, уровень теплоносителя в разбавителе снижается, и поплавок движется вниз. При этом поплавок тянет рычаг и открывает вентиляционное отверстие. Воздух начинает выходить. Когда воздух вышел, уровень теплоносителя поднимает и поднимает поплавок. Поплавок прижимает рычаг и закрывает вентиляционное отверстие.

Таким образом происходит автоматический рассказ системы.
