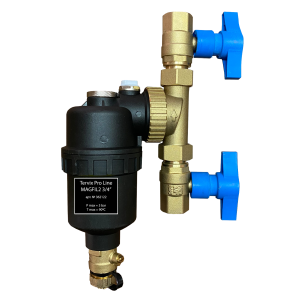

Магнитный проточный фильтр с кранами Tervix Pro Line MAGFIL2 3/4 362122

Применение:

В закрытой циркуляционной системе отопления и кондиционирования воздуха примеси в теплоносителях могут привести к износу и разрушению водяного насоса, клапана и других компонентов системы. Эти примеси могут забивать теплообменники, выходы радиаторов и трубы, снижая тепловую эффективность системы. Магнитный фильтр отделяет примеси от теплоносителя, особенно если это касается песка и ржавчины. Эти примеси будут оседать в камере для сбора примесей после их обособления, что увеличит период очистки системы. Осевшие частицы можно будет удалить (слить) во время нормальной работы системы не останавливая ее. В отличие от традиционных фильтров, магнитный фильтр обеспечивает сбор частиц ржавчины. Это особенно важно для конденсационных котлов и энергоэффективных насосных систем. Магнитный фильтр оснащен съемным магнитным цилиндром, который помещен в гильзу, что при очистке фильтра легко позволяет удалять металлические примеси. Фильтр можно устанавливать как на вертикальных, так и на горизонтальных участках труб.

Принцип работы:

Примеси присутствующие в теплоносителе отделяются от жидкости и оседают в камере для сбора примесей, где и накапливаются. Примеси, содержащие металлические включения, также задерживаются внутри корпуса фильтра, благодаря действию мощного магнита. Большой внутренний объем способствует снижению скорости потока жидкости таким образом, чтобы под действием силы тяжести частицы отделялись от основного потока. Слив накопившихся примесей осуществляется, даже при нормально работающей системе при открытии сливного крана. Систему не нужно останавливать. Фильтр работает по принципу соприкосновения и осаждения частиц, что делает его более эффективным по сравнению с классическими фильтрами. Фильтр сохраняет свои постоянные рабочие характеристики в отличие от обычных фильтров, где примеси, попадающие на фильтр, изменяют их функциональные характеристики, загрязняя сами фильтры.

Комплектация:

1 - Нижняя часть камеры для сбора примесей

2 - Сливной кран с крышкой-ключом 1/2’’

3 – Верхняя часть камеры для сбора примесей

4 - Кран Маевского (распылитель)

5 – Тройник

6 - Гильза для магнита

7 - Магнит

8 - Фильтровальная сетка

9 – Ключ для разбора фильтра

10 - Кран шаровый с американкой 1'' на 3/4''(2шт.)

11 - Уплотнители для шаровых кранов (прокладки) (2 шт)

12 – Переходник для сливного крана на шланг с прокладкой

13 - Инструкция
