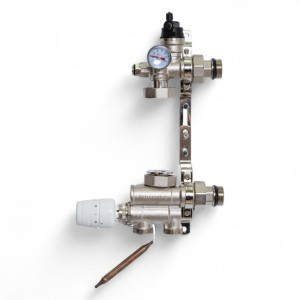

Смесительный узел Tervix Pro Line для теплого пола без насоса, с термоголовкой 521211

Смесительный узел может использоваться в сочетании с распределительными гребенками от 2 до 12 контуров.

Теплоноситель, подаваемый из источника тепла, поступает на нижний соединительный элемент (2) к которому подключена термоголовка (3), а выносной «баллон» размещается в гильзе в верхнем соединительном элементе (1). Теплоноситель (подача со стороны котла) смешивается с теплоносителем (обращение со стороны гребенки) в нижнем соединительном элементе (2). Температура на выходе регулируется термологовкой (3). Также для визуального контроля температуры теплоносителя предусмотрен термометр (4). Далее теплоноситель проходит через циркуляционный насос и подается на распределительную гребенку. Остатки теплоносителя подаются обратно к источнику тепла. Для пояснения узла предусмотрен распылитель (5). Для крепления узла к стене в комплекте идет специальный крепеж (6).

1. Термометр

2. Термоголовка 20...60°С с выносным баллоном

3. Нижний соединительный элемент с накидной гайкой для насоса, клапаном и подключением подачи и оборота

4. Распределитель

5. Верхний соединительный элемент с накидной гайкой для насоса и местом под термометр

6. Настенное крепление смесительного узла

7. Байпасный калибровочный клапан (регулировка объема теплоносителя обратного потока, идущего снова на подачу)
